Sistema de colector digital automático serie A100D

Sistema de colector digital automático serie A100D

El sistema de colector automático ACMD está diseñado para proporcionar suministro continuo de gas sin ninguna operación manual. Es principalmente para pequeños y medianos depósitos de suministro de gas. Varios cilindros se conectan centralmente con el tubo colector, después de la despresurización y la estabilización, y suministran gas médico al terminal.

  • Caracteristicas
  • Presupuesto
  • Galería
  • Descargar
  • Productos relacionados
  • Vídeo

Caracteristicas

Estable

  • Equipado con reductor de presión primario y secundario.

  • Reductor de presión primario: tipo operado por piloto, flujo estable, duradero

  • Reductor de presión secundario: reductor de flujo grande tipo Balance, flujo estable, duradero. Un standby, más seguro para el suministro de gas.

  • Equipado con válvula de seguridad, respuesta sensible, gran flujo de descarga, proporciona protección de seguridad

La seguridad

  • Reductor de presión de diafragma de acero inoxidable para garantizar un flujo constante

  • El sistema para gas combustible viene con un dispositivo anti-explosivo.

  • El filtro externo facilita el reemplazo de los elementos de filtración.

  • Equipado con válvula de seguridad, respuesta sensible, gran flujo de descarga, proporciona protección de seguridad

Alta calidad

  • Uniones de tuberías con soldadura de plata, máxima prevención de fugas.

  • Estructura compacta, diseño racional.

  • Diseño exclusivo de la válvula de interruptor, asegúrese de que el suministro de gas principal y el modo de espera durante el cambio de gas, gas estable

  • De acuerdo con los estándares de limpieza desengrasante CGA 4.1 e ISO 15001, se utiliza oxígeno.

  • Presión de gas 100% probada, segura y confiable

Estructura estandar

  • Use cables de acero inoxidable de alta presión, use cables de cobre para el oxígeno.

  • Equipado con calentador de gas para CO2.

Fácil instalación y mantenimiento

  • Distribuidor de diseño abierto para futuras necesidades de expansión.

  • Montaje en pared o montaje en suelo

  • Salida de conexión de rosca, instalación conveniente

  • La válvula de bola de 3 vías, fácil mantenimiento

Sensor de presión

  • Salida de señal de 0 ~ 10 V o 4 ~ 20 mA

  • Salida de monitor y alarma de presión de entrada.

Presupuesto

Detalles técnicos

  • Presión de entrada: 0.4-15.0MPa (150 Bar)

  • Presión de salida: 0.4MPa (4Bar) ~ 0.8MPa (8Bar)

  • Velocidad de flujo de salida normal:> 100 Nm3 / hora

  • Hilo de interfaz de entrada: M33 * 2 (personalizado)

  • Electricidad: ~ 220V / 60Hz, 250mA

  • Presión de apertura de la válvula de seguridad: 1.8Mpa

Material

  • Uniones de tuberías: Soldadura de plata.

  • Cola de cerdo: Cobre o acero inoxidable.

Información Física

  • (Ancho * Altura * Profundidad), embalado en caja de madera

  • 12 * 12: 3500mm * 175mm * 175mm, GW 98KG (para tubería)

  • 10 * 10: 1470 mm * 270 mm * 300 mm, GW 75 KG (para tubería)

  • 8 * 8: 1250 mm * 230 mm * 200 mm, GW 54 KG (para tubería)

Unidad Opcional

  • Personalizado para: Psi, kPa, Bar, MPa, inHg y mmHg

Gas opcional

  • Oxígeno, AIRE, CO2, N2 etc.

Información sobre pedidos

  • A5312X-5 * 5-1

  • 1 = Diseño del sistema múltiple (1: Diseño estándar, 2: '' Diseño de forma ',': Diseño de forma en U '', 4: Diseño de cruce, 5: Diseño escalonado)

  • 2 = Distancia entre la válvula del cilindro (1: 5 '' - 127 mm, 2:10 '' - 254 mm, 3:13 '' - 330 mm, 4: 18 '' - 457 mm)

  • X = Servicio de gas (X: Oxígeno, A: Air4, IA: Air7, C: Dióxido de carbono, N20: Óxido nitroso, N2: Nitrógeno)

  • 5 = Número de cilindros (izquierda)

  • 5 = Número de cilindros (mano derecha)

  • 1 = Tipo de montaje (1: Montaje en pared,: 2: Montaje en piso)

  • (Ejemplo: A100D12X-5 * 5-1: indica un sistema de colector automático digital de 5 * 5 cilindros)

  • La distancia entre cada cilindro es de 10 '' en un diseño horizontal estándar

Galería

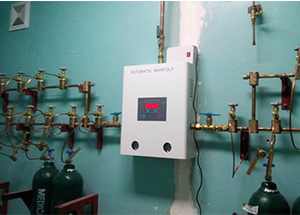

manifold 11.jpg

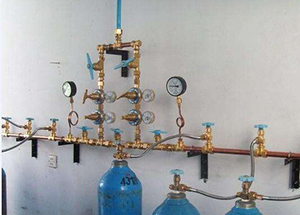

manifold 10.jpg

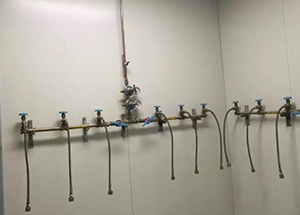

manifold 9.jpg

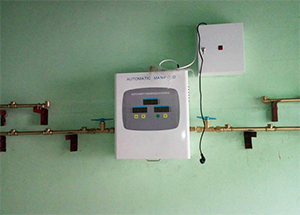

manifold 8.jpg

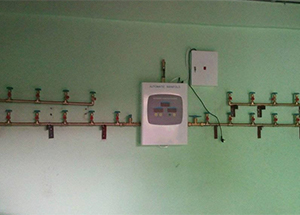

manifold 5.jpg

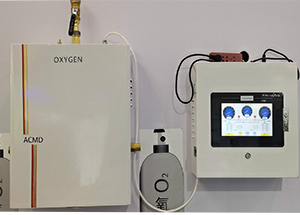

manifold 4.jpg
