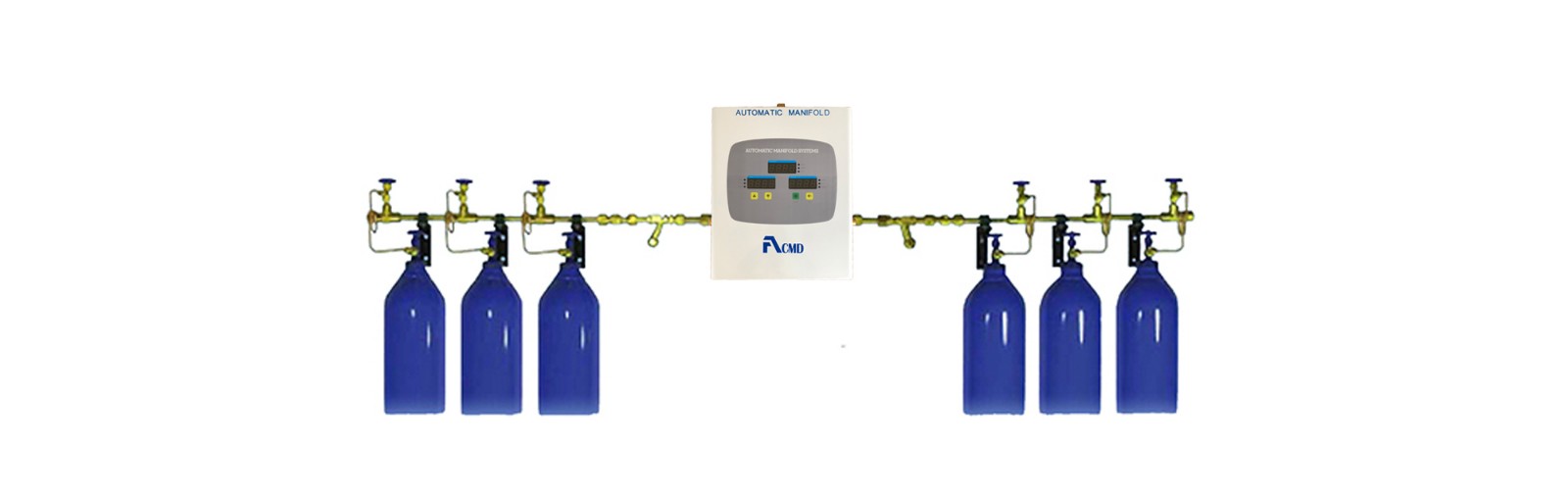

El sistema de colector automático ACMD está diseñado para proporcionar suministro continuo de gas sin ninguna operación manual. Es principalmente para pequeños y medianos depósitos de suministro de gas. Varios cilindros se conectan centralmente con el tubo colector, después de la despresurización y la estabilización, y suministran gas médico al terminal.
Equipado con reductor de presión primario y secundario.
Reductor de presión primario: tipo operado por piloto, flujo estable, duradero
Reductor de presión secundario: reductor de flujo grande tipo Balance, flujo estable, duradero. Un standby, más seguro para el suministro de gas.
Equipado con válvula de seguridad, respuesta sensible, gran flujo de descarga, proporciona protección de seguridad
Múltiples ventanas de ventilación en ambos lados de la caja para evitar que el gas se acumule
Use cables de acero inoxidable de alta presión, use cables de cobre para el oxígeno.
Equipado con calentador de gas para CO2.
Uniones de tuberías con soldadura de plata, máxima prevención de fugas.
Estructura compacta, diseño racional.
Diseño exclusivo de la válvula de interruptor, asegúrese de que el suministro de gas principal y el modo de espera durante el cambio de gas, gas estable
De acuerdo con los estándares de limpieza desengrasante CGA 4.1 e ISO 15001, se utiliza oxígeno.
Presión de gas 100% probada, segura y confiable
Control centralizado, cableado conveniente, con salida de señal de salida de alarma de contacto seco y comunicación remota RS485, etc.
Distribuidor de diseño abierto para futuras necesidades de expansión.

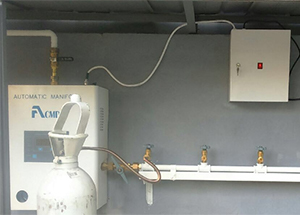

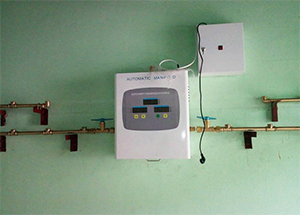

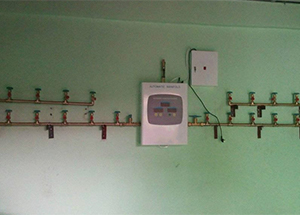

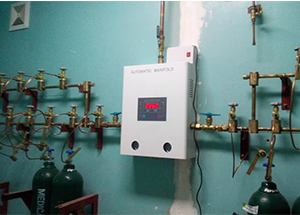

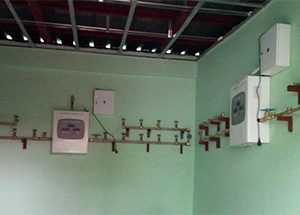

Montaje en pared o montaje en suelo
Salida de conexión de rosca, instalación conveniente
La válvula de bola de 3 vías, fácil mantenimiento
Salida de señal de 0 ~ 10 V o 4 ~ 20 mA
Salida de monitor y alarma de presión de entrada.
Presión de entrada: 0.4-15.0MPa (150 Bar)
Presión de salida: 0.4MPa (4Bar) ~ 0.8MPa (8Bar)
Cambio de presión: 0.6-1Mpa (se puede configurar)
Cambiador en el tiempo: 2 segundos
Velocidad de flujo de salida normal:> 100 Nm3 / hora
Hilo de interfaz de entrada: M33 * 2 (personalizado)
Electricidad: ~ 220V / 60Hz, 250mA
Presión de apertura de la válvula de seguridad: 1.8Mpa
Presión de salida (Alta, Normal, Baja)
La válvula de alarma de límite inferior del cilindro izquierdo (Alto, Normal, Bajo)
La válvula de alarma de límite inferior del cilindro derecho (Alto, Normal, Bajo)
Arriba, abajo, ajuste, silencio
Caja de gabinete: metal a prueba de manipulaciones, totalmente cerrado
Uniones de tuberías: Soldadura de plata.
Cola de cerdo: Cobre o acero inoxidable.
A100D12X-5 * 5-1
1 = Diseño del sistema múltiple (1: Diseño estándar, 2: '' Diseño de forma ',': Diseño de forma en U '', 4: Diseño de cruce, 5: Diseño escalonado)
2 = Separación de la válvula del cilindro (1: 5 '' - 127 mm, 2:10 '' - 254 mm, 3:13 '' - 330 mm, 4:18 '' - 457 mm)
X = Servicio de gas (X: Oxígeno, A: Air4, IA: Air7, C: Dióxido de carbono, N20: Óxido nitroso, N2: Nitrógeno)
5 = Número de cilindros (izquierda)
5 = Número de cilindros (mano derecha)
1 = Tipo de montaje (1: Montaje en pared,: 2: Montaje en piso)
(Ejemplo: A100D12X-5 * 5-1: indica un sistema de colector automático digital de 5 * 5 cilindros)
(Ancho * Altura * Profundidad), embalado en caja de madera
12 * 12: 3500mm * 175mm * 175mm, GW 98KG (para tubería)
10 * 10: 1470 mm * 270 mm * 300 mm, GW 75 KG (para tubería)
8 * 8: 1250 mm * 230 mm * 200 mm, GW 54 KG (para tubería)
Gabinete de control: 440 mm * 230 mm * 65 mm, GW 4.5 KG
Personalizado para: Psi, kPa, Bar, MPa, inHg y mmHg
Oxígeno, AIRE, CO2, N2 etc.
